Световые короба
Из чего это сделано
Световой короб (лайтбокс) — это вывеска, конструкция с внутренней подсветкой. Световой короб может быть односторонним и двусторонним.
Виды световых коробов:
1. Световые короба с лицевой поверхностью из банерной ткани (банерный св.короб)
2. Световые короба с лицевой поверхностью из жестких материалов
2.1. Классический световой короб
2.2. Фигурный световой короб
2.3. Световой короб со сменным изображением
2.4. Панель кронштейн
2.5. Световой короб из композитного алюминия
1. Банерный световой короб.
Не дорогой вариант, где:
Каркас изготавливается из профильных труб и уголка. Торцевой профиль из оцинковки или композитного алюминия. Задняя стенка — оцинкованный лист, светоблокирующий баннер. Электрика — люминесцентные лампы, светодиоды.
Эта конструкция банерного светового короба наиболее распространена из-за недорогой стоимости.
;

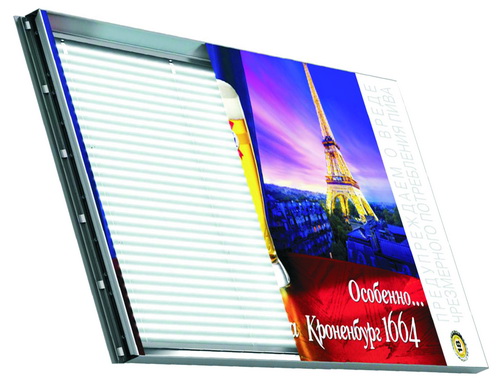

Вариант подороже.

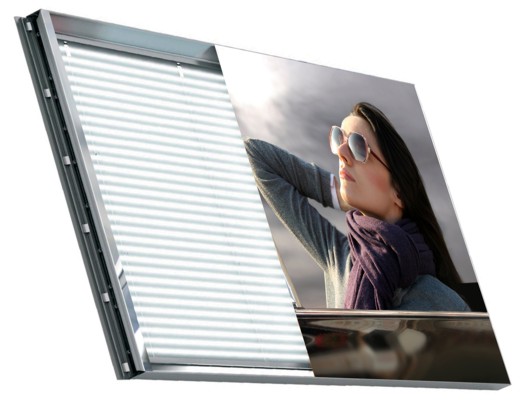

Конструкция (каркас) изготавливается из системы алюминиевых профилей с встроеной системой натяжки банера.
В качестве внутренней электрики используются люминесцентные лампы, неоновые трубки, светодиоды, лампы EEFL. Выбор определяется технической необходимостью, стоимостью и надежностью в эксплуатации.
Преимущество этого варианта — презентабельный внешний вид, удобство в обслуживании, а так же возможность изготавливать современные световые короба от плоских панелей глубиной 90 мм., до световых панно глубиной 250 мм. больших и очень больших размеров.

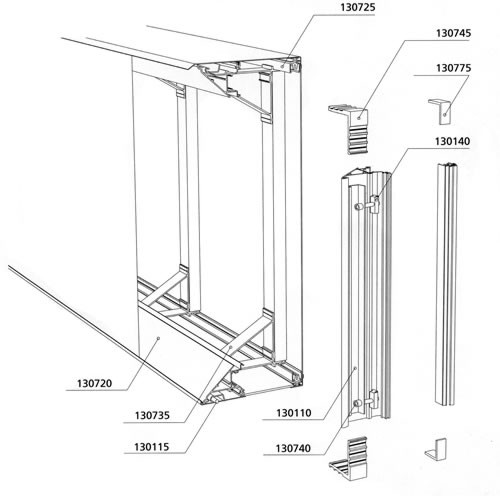

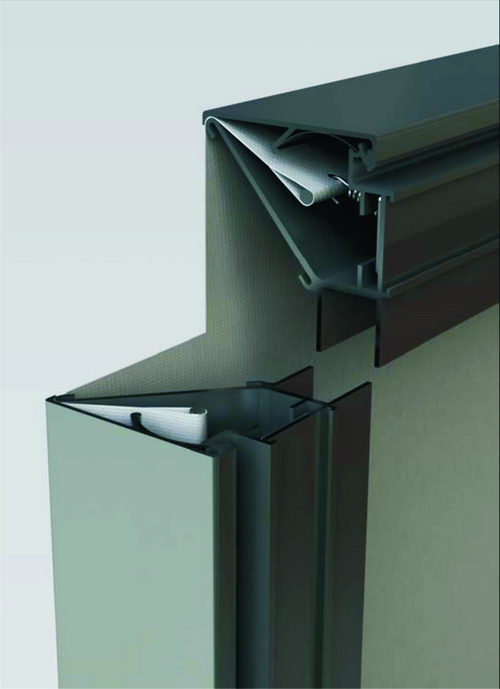

Схема светового короба глубиной
;

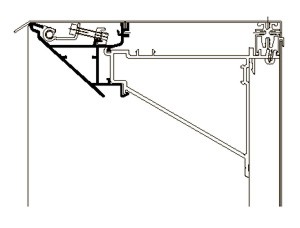

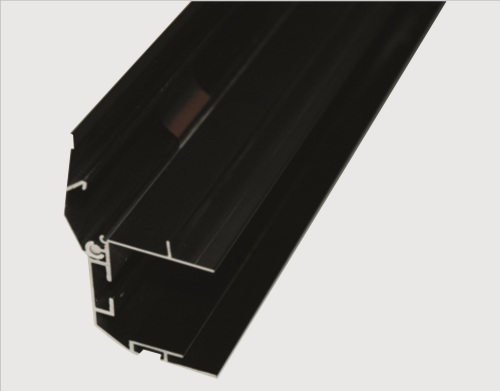

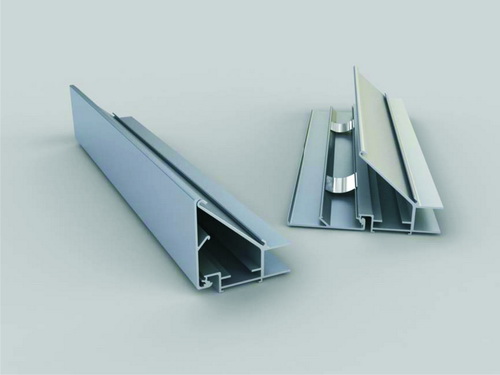

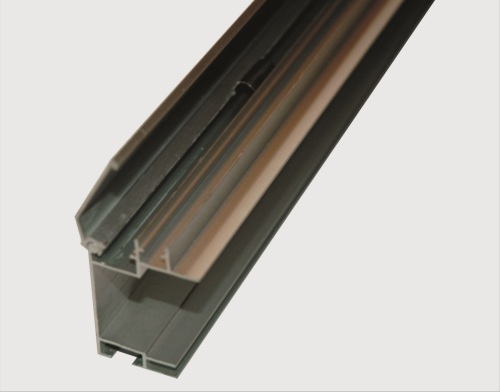

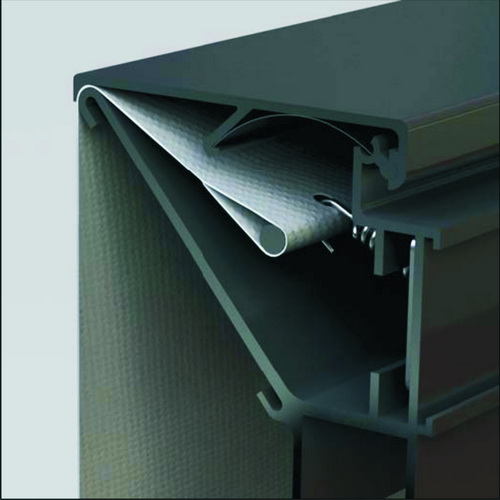

Вид профиля и светового короба глубиной 90 мм.
Общее преимущество всех банерных коробов это отсутствие стыков на лицевой поверхности.

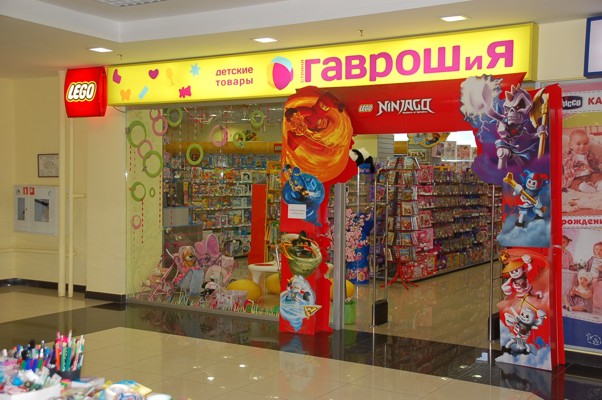

2. Световой короб с лицевой поверхностью из жестких материалов
Для всех видов коробов в качестве лицевой поверхности используют акриловое стекло или сотовый поликарбонат.
Изображение: полноцветная печать на пленке, графика из цветных пленок, прямая печать на лицевую плоскость.

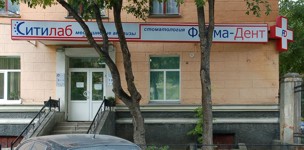

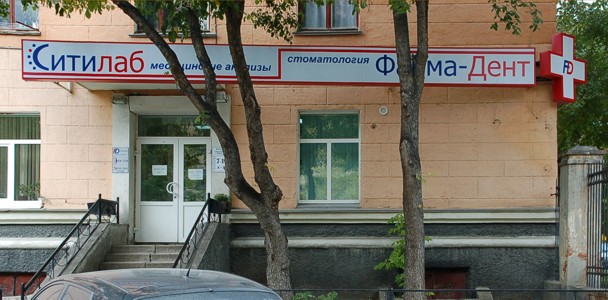

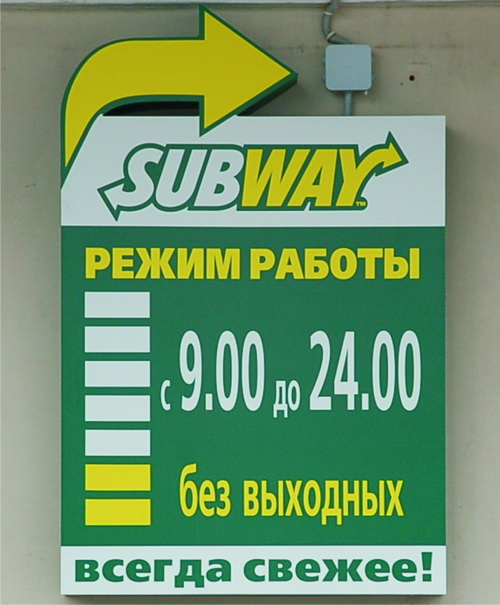

2.1. Классический световой короб
Каркас — профильная труба (алюминиевая или металлическая). Торцевой профиль (оцинкованный, алюминиевый или пластиковый). Задняя стенка — оцинковка, пластик. Электрика — люминесцентные лампы, светодиоды.
;

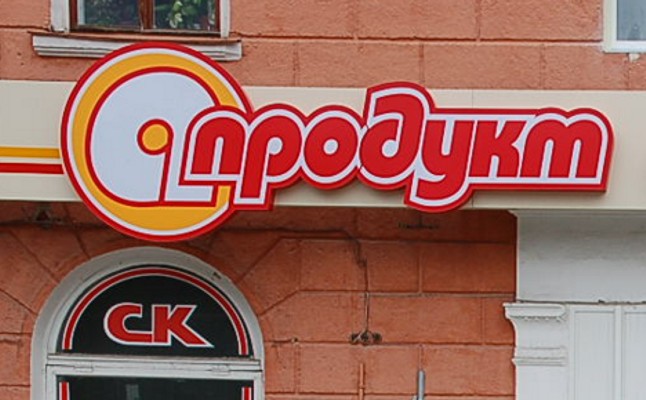

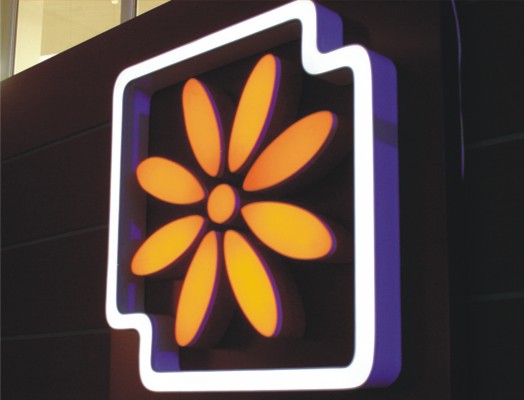

2.2. Фигурный световой короб
Конструкция корпуса состоит из: Задней стенки — композитный алюминий или ПВХ. Торцевого профиля — алюминиевый профиль (ALS ). Лицевой плоскости — акриловое стекло 3 мм. с торцевым профилем «трим».
Возможен вариант, где Задняя стенка — ПВХ, а к Лицевой плоскости — акриловое стекло, приклеивается Борт (торец) — из пластика. Электрика (внутренняя подсветка) — неоновые трубки, светодиоды.
Фигурный световой короб может быть практически любой формы.
Примечание
Максимальная длина лицевой плоскости без стыка с акриловым стеклом — 3 метра, с сотовым поликарбонатом — 12 метров. Цвет корпуса: по шкале RAL — если покраска, по каталогу производителя — если пленка.

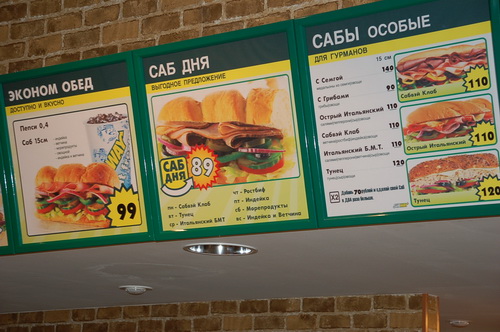

2.3. Световой короб со сменным изображением
Вариант 1.
Корпус — композитный алюминий. Рамка для вставок — алюминиевый профиль с отщелкивающейся крышкой (клик-профиль). Задняя стенка — пластик ПВХ, оцинковка, композит.
Лицевая плоскость — два акриловых стекла: молочное светорассеивающее и прозрачное защитное. Изображение (вставка) — полноцветная печать на бумаге, полипропиленовой пленке (бэклит) — вставляется между стеклами и не требует специальных знаний при замене.
;

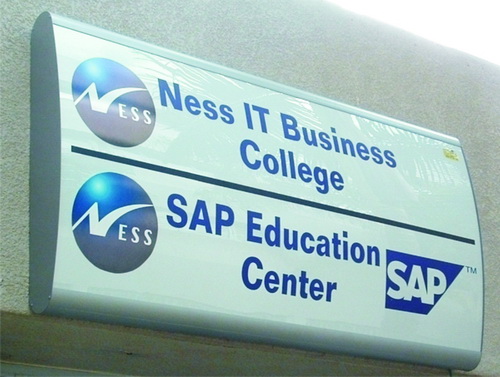

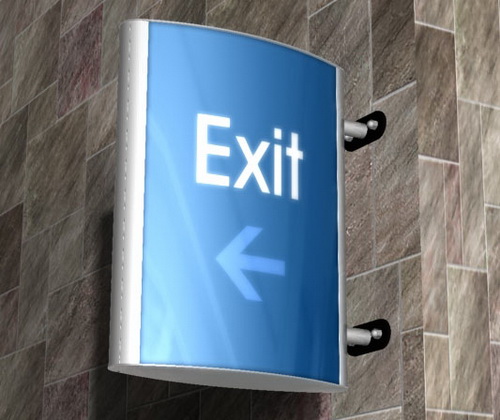

Вариант 2.
Конструкция — два алюминиевых профиля скругленной формы, соединенных между собой конекторами изнутри и двумя металлическими торцевыми крышками снаружи. Задняя стенка — ПВХ, оцинковка, алюминий. (При ровных стенах, наличие задней стенки не требуется). Лицевая плоскость состоит из двух частей: светорассеивающего полистирола и прозрачного монолитного поликарбоната. Изображение — полноцветная печать на бумаге, полипропиленовой пленке (бэклит) — вставляется между стеклами и не требует специальных знаний при замене.
;
Вариант 3.
Конструкция — специальный алюминиевый профиль с отщелкивающейся торцевой крышкой. Позволяет изготавливать плоские световые панели объемом от 42 мм. Задняя стенка — ПВХ, оцинковка, алюминий. Лицевая плоскость состоит из двух частей: светорассеивающего полистирола и прозрачного монолитного поликарбоната. Изображение — полноцветная печать на бумаге, полипропиленовой пленке (бэклит) — вставляется между стеклами и не требует специальных знаний при замене.
Вид профиля:
Примечание
Если изображение не меняется или меняется нечасто, можно использовать одно стекло, светорассеивающее с нанесенным на него изображением, что дополнительно экономит стоимость проекта.
Электрика для световых коробов со сменным изображением.
В качестве внутренней электрики используются люминесцентные лампы, неоновые трубки, светодиоды, лампы EEFL. Выбор определяется: технической необходимостью, стоимостью и надежностью в эксплуатации.

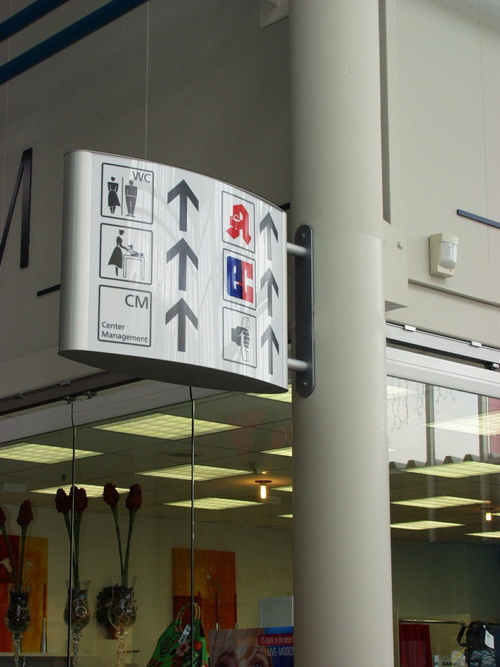

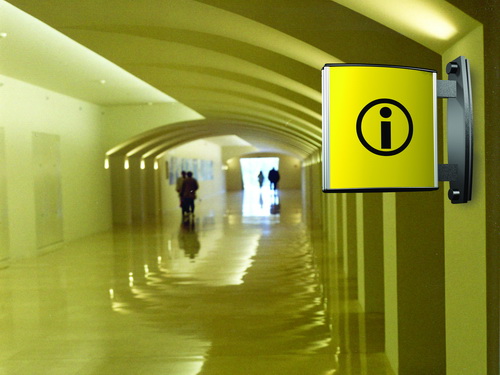

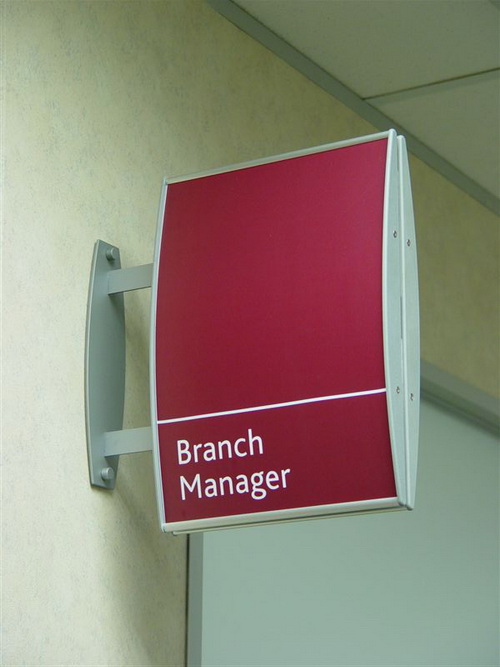

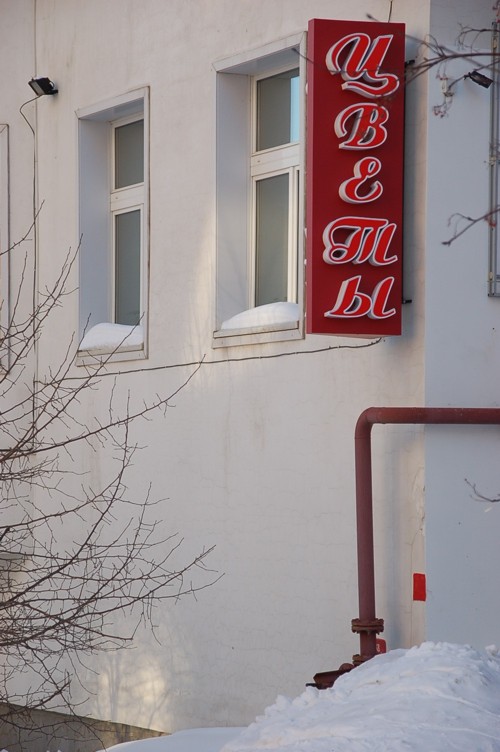

2.4. Панель кронштейн
По сути это тот же световой короб, который устанавливается перпендикулярно монтажной плоскоти. Может быть несветовым. Имеет две рабочие плоскости (стороны) и силовой, несущий кронштейн.
Почти все технологии, используемые для изготовления разных видов световых коробов применимы для панель-кронштейнов.
